Установка, снижающая давление пара и поддерживающая его на заданнм уровне в автоматическом режиме.
- Назначение редукционной установки пара
- Редукционные установки принцип работы
- Виды редукционных установок пара
- Варианты исполнения редукционной установки пара
- Схема редукционной установки пара
Назначение редукционной установки пара
Редукционная установка предназначена для снижения и поддержания на постоянном уровне давления пара, поступающего от источника к потребителю или группе потребителей.
Редукционные установки принцип работы
По паропроводу пар поступает на запорную арматуру к регулирующему клапану, в котором происходит снижение давления пара.
Виды редукционных установок пара
По видам примененных в установке редукционных клапанов установка может иметь следующие варианты:
- Редукционный клапан прямого действия;
- Редукционный клапан прямого действия со встроенным фильтром, циклонным сепаратором и конденсатоотводчиком;
- Седельный проходной клапан с электрическим или пневматическим приводом;
- Седельный проходной клапан с электрическим или пневматическим приводом, со встроенным циклонным сепаратором и конденсатоотводчиком.
Варианты исполнения редукционной установки пара
В зависимости от диапазона изменения расхода и кратности редуцирования редукционные установки могут иметь следующие варианты исполнения:
- Установка с одним клапаном;
- Установка с двумя клапанами, установленными параллельно;
- Установка с двумя клапанами, установленными последовательно.
Выполняем расчет и подбор оборудования редукционных установок пара и поставляем их как виде комплекта оборудования для монтажа по месту по рекомендуемой компоновочной схеме, так и в готовом виде на единой несущей раме.
Редукционная установка в модульном исполнении, поставляемая ООО "Паровые системы", имеет всю необходимую разрешительную документацию.
При заказе станции предлагаем принципиальную схему и рекомендуемую компоновочную схему (чертеж 3D).

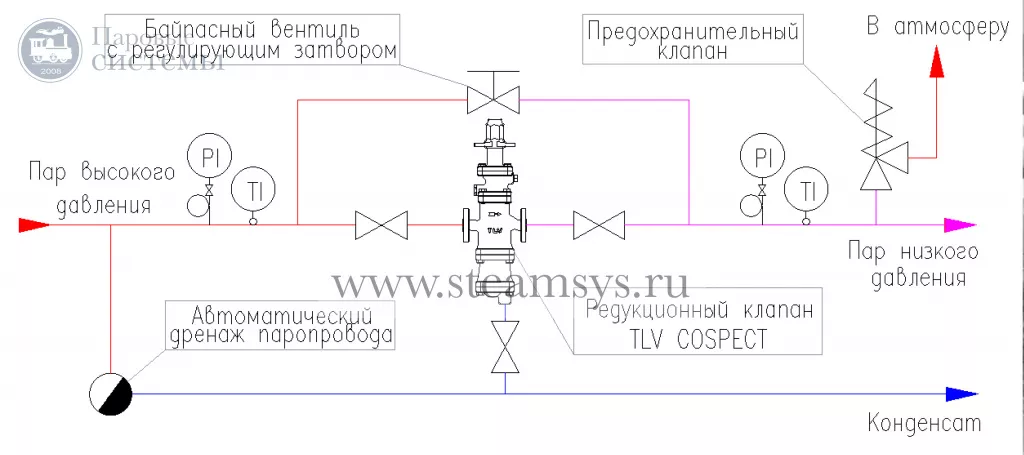

Схема редукционной установки пара
Рисунок 1
